押し入れの湿度チェック

梅雨の季節、押し入れの中も「じとじと」していることでしょう。そこで、湿度センサを使ってみます。

押し入れ　じめじめ

湿度センサは DHT11 を使い、Raspberry Pi で制御します。よく使われる組み合わせなので、Raspberry Pi の設定は他を参考にしてください。DHT11 の信号線（左から２番目のピン）は Raspberry Pi の７ピン（GPIO ４ピン）につなぎます。

Raspberry Pi と DHT11

Node-RED

制御ソフトに Node-RED を使い、スマホで確認できるようにします。Node-RED を最新のものにします。

次のコマンドをターミナルから入力してください。
bash <(curl -sL https://raw.githubusercontent.com/node-red/raspbian-deb-package/master/resources/update-nodejs-and-nodered)

Node-RED インストール

詳しくは、ここを参照してください。

Raspberry Piで実行する : Node-RED日本ユーザ会

温度センサ DHT11

温度センサの DHT11 を Node-RED で使うために必要なものをインストールします。
次のコマンドをターミナルから入力してください。

sudo npm install --unsafe-perm -g node-dht-sensor

node-dht-sensor インストール

sudo npm install --unsafe-perm -g node-red-contrib-dht-sensor

node-red-contrib-dht-sensor インストール

詳しくは、ここを参照してください。

node-red-contrib-dht-sensor - Node-RED　（英語）

Node-RED 起動

Node-RED を起動します。次のコマンドをターミナルから入力してください。
node-red-start

Node-RED 起動

パソコンのブラウザから Raspberry Pi の IPアドレスに「:1880」をつけてアクセスします。　例 192.168.3.28:1880
Node-RED の画面が表示されます。

ダッシュボード dashboard

スマホで確認できるように、必要なものをインストールします。

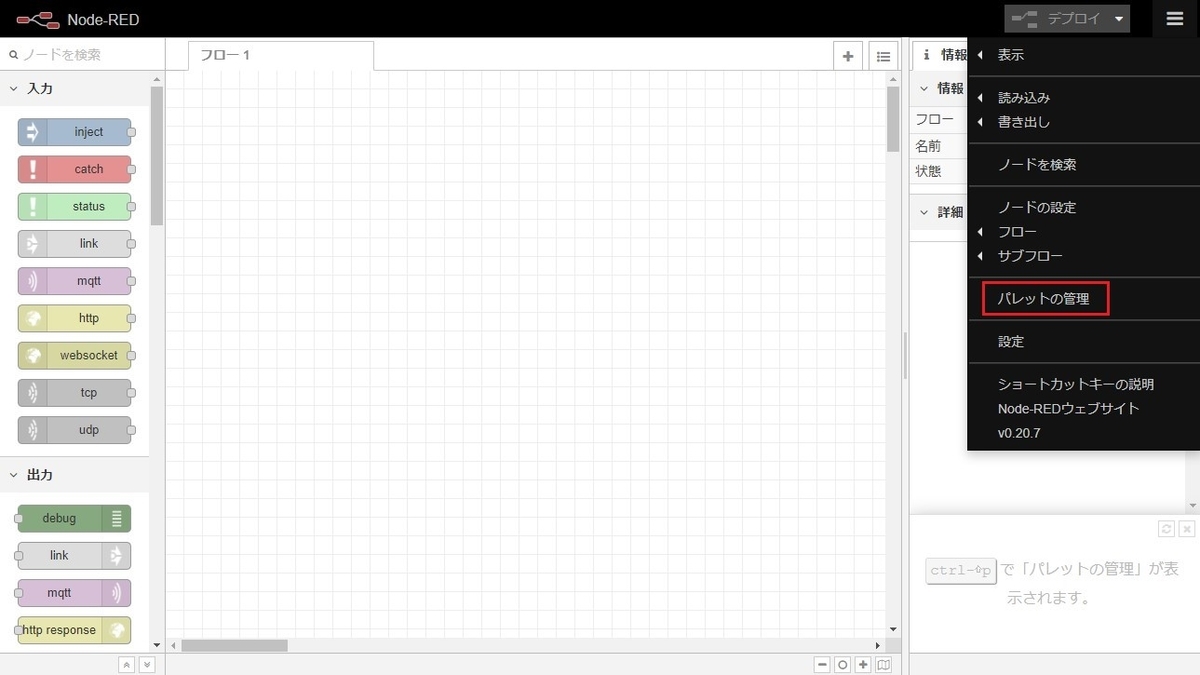

Node-RED のパレットの管理をクリックします。

パレットの管理

Node-RED のパレットからノードを追加で「dashboard」と入力し、表示された node-red-dashboard を追加します。

ノードの追加

inject ノードを画面に配置し、ダブルクリックで設定します。
繰り返しの時間間隔：5分

inject ノード

DTH11 のノードを配置し設定します。「DHT22」と書かれてますが「DHT11」に設定しなおします。

Sensor model：DHT11
Pin numbering：BCM GPIO
Pin number：４

DHT11 ノード

dashboard の chart を配置して設定します。

chart ノード

「新規に ui_group を追加...」で鉛筆ボタンをクリック

chartの設定

「新規に ui_tab を追加...」で鉛筆ボタンをクリック

名前：湿度

chartの設定

このまま DTH11 に接続すると温度を表示するので、間に change ノードを追加して湿度を表示するようにします。

chart ではメッセージの msg.payload を表示するので、湿度のデータが入っている msg.hyumidity の内容をセットし直します。

change ノード

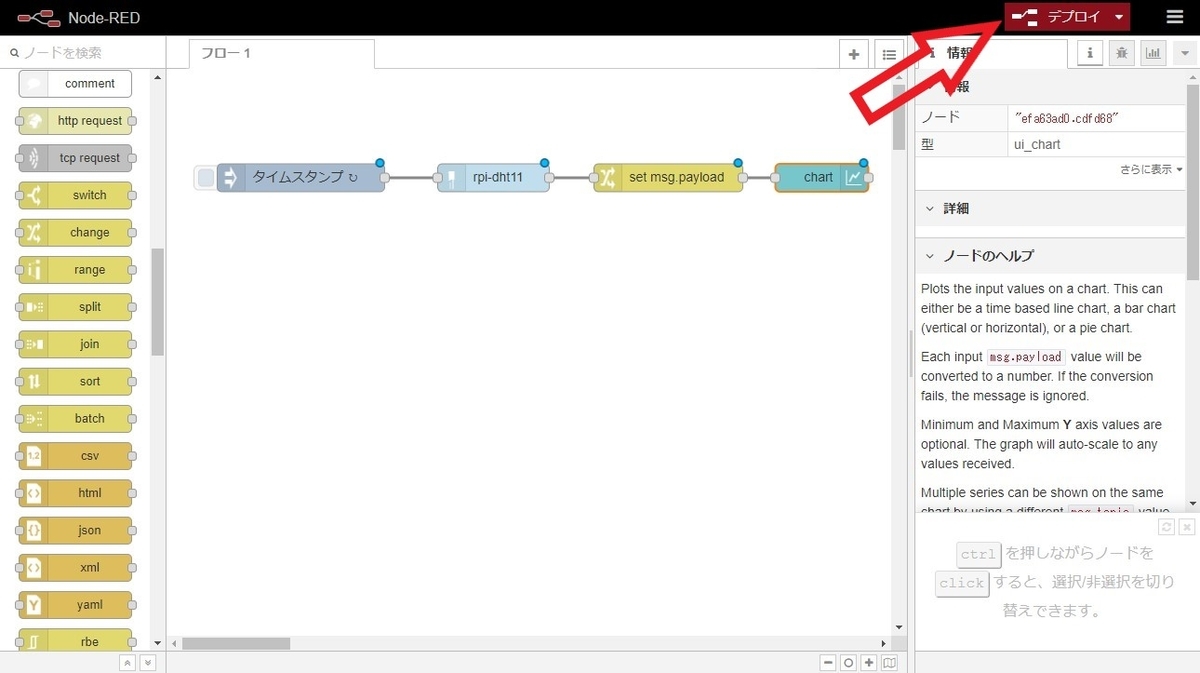

すべて設定できたら deploy します。タイムスタンプ ノードの左の四角をマウスでクリックすると測定します。設定した時間間隔でも自動的に測定します。

deploy

測定結果を見るには、矢印の先をクリックします。または、「/ui/#0」をつけてアクセスします。　例 192.168.3.28:1880/ui/#0

chart

同じルータ内であれば、スマホでも確認できます。

湿度

これで、気になる押し入れの湿度が確認できます。
